AUDIO-PTT 無線機PC接続インターフェースユニット 完成品 FT8 office-k lab

オーディオと、PTTを無線機に接続するための
インターフェイス基板です
部品実装済みですぐ使えます、
（コネクターピンは、おつけしておりません）

デジタルモード（FT8/SSTV/RTTY等）運用時の
PCと無線機間の接続用基板

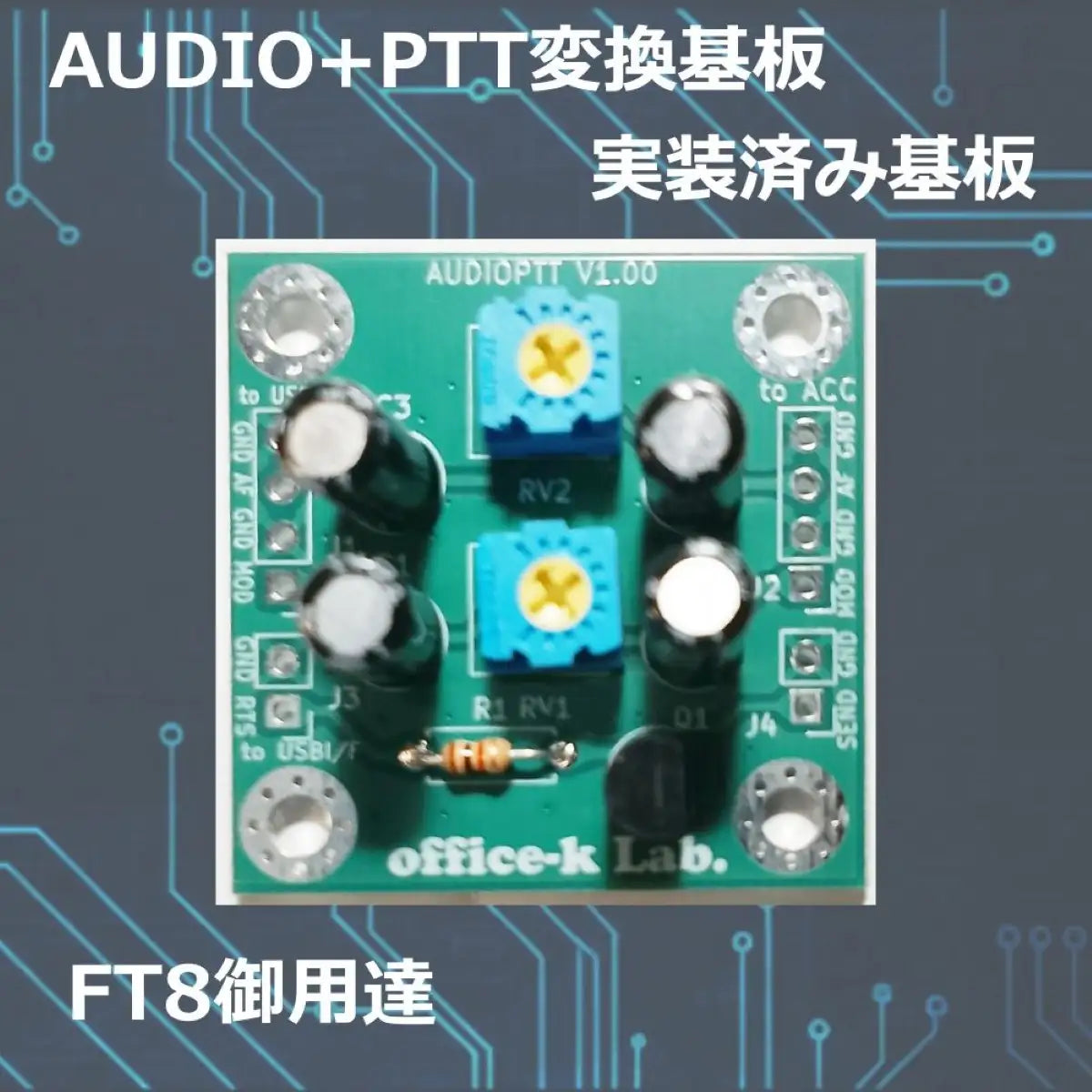

33mmx33mmのコンパクト設計

・音響レベル調整用トリマー（半固定抵抗）2基を標準装備
・弊社販売,USB-PTTケーブルと接続で、ACCのSENDと接続可能

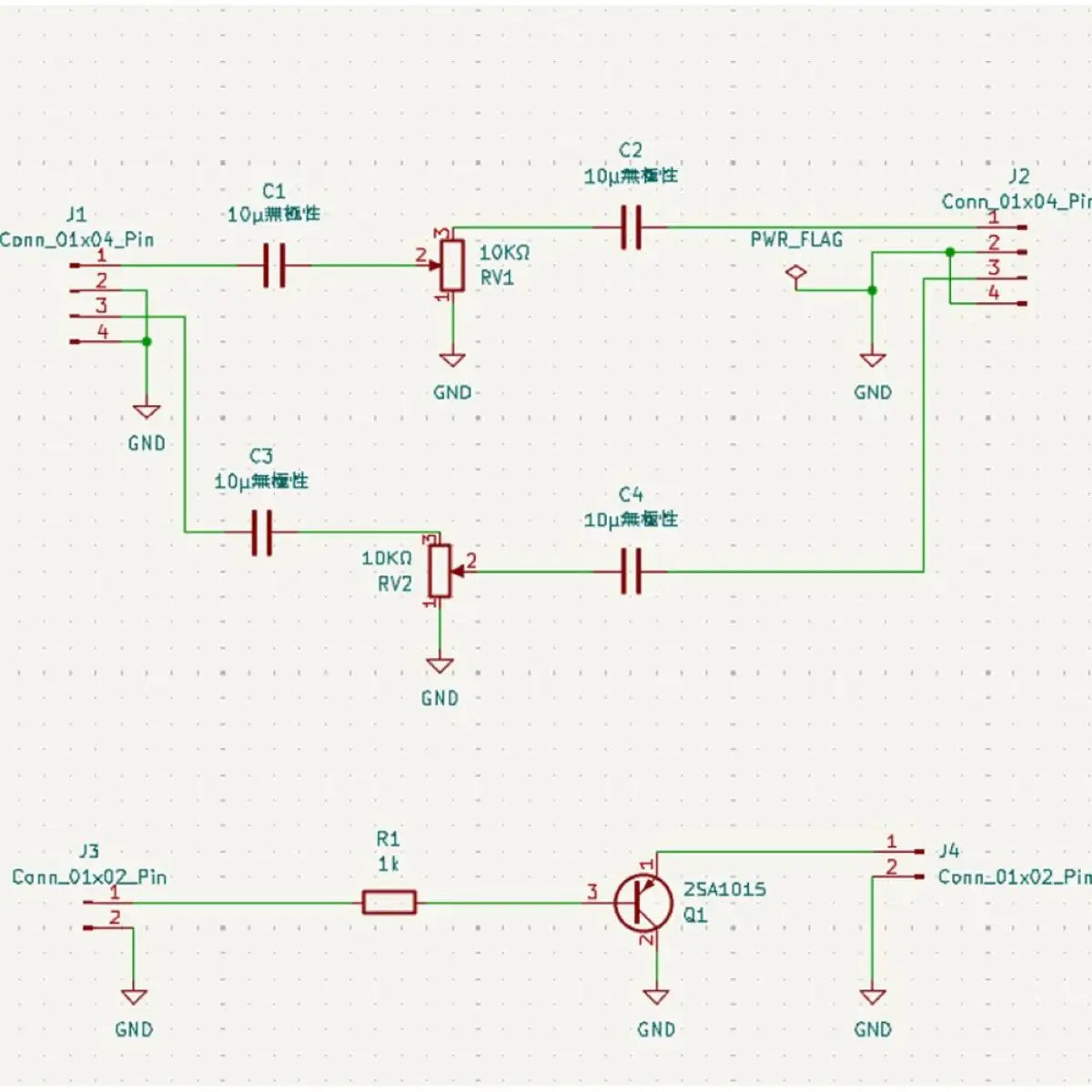

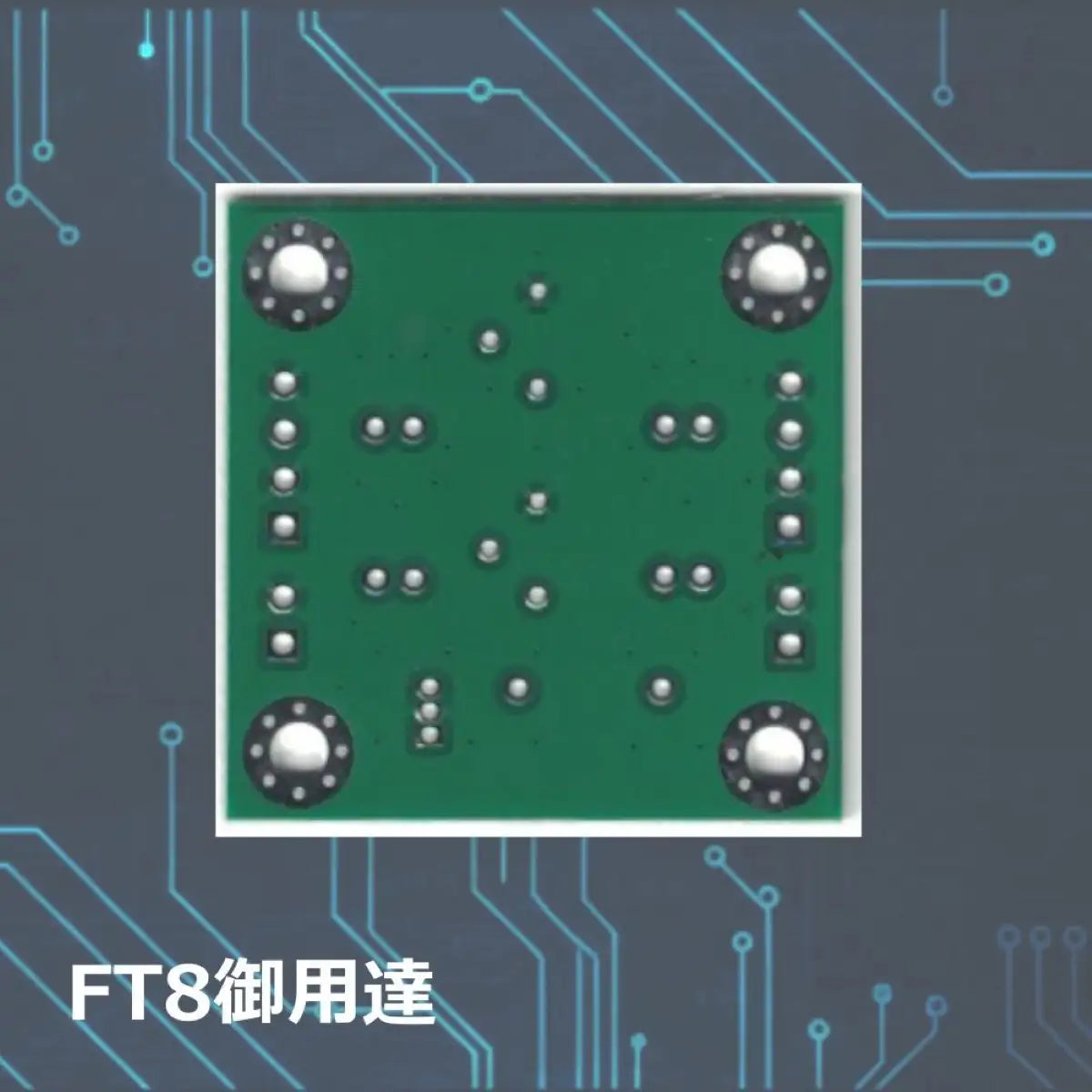

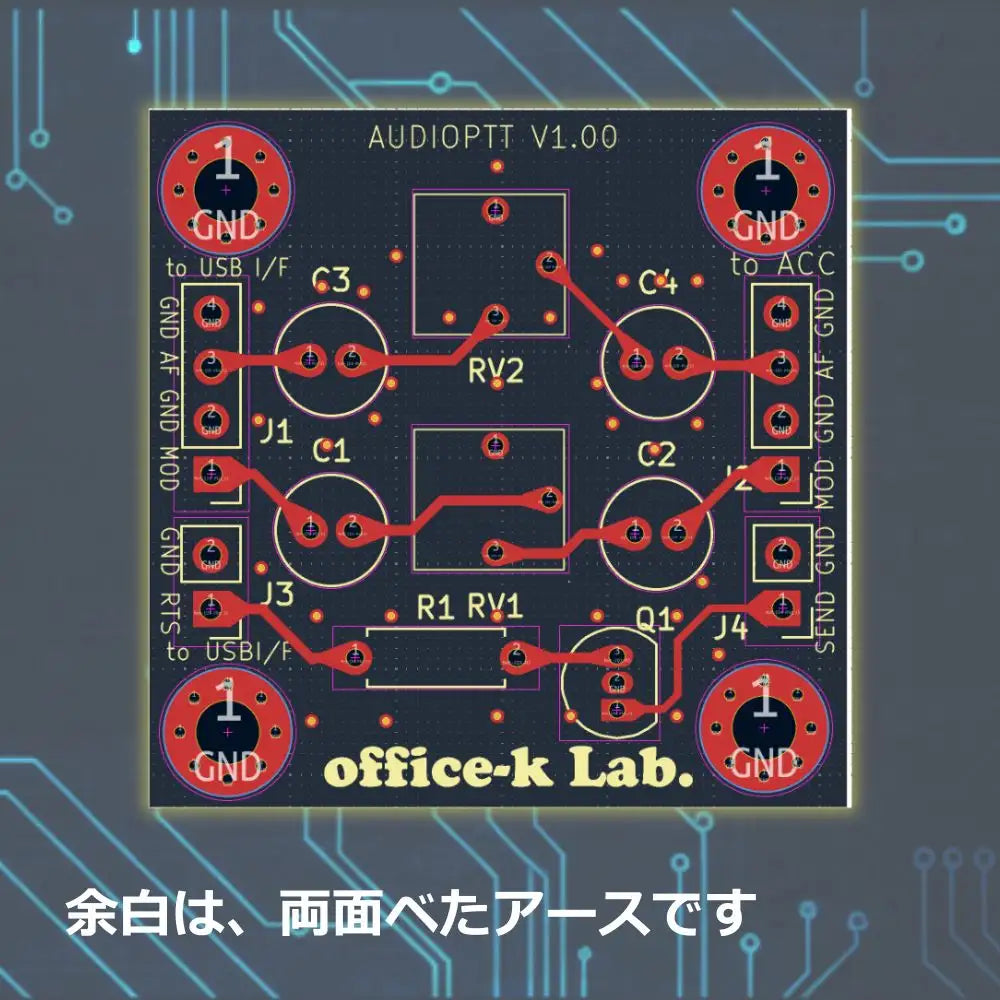

【仕様】33×33mm両面基板採用

J1（AF IN）/ J2（AF OUT）：PCのLINE IN（マイク）およびSP OUTへ接続
　　（USB/SOUND変換を推奨）
VR1：送信時に過変調（ALC動作）にならないよう
　　　適切なレベルに調整してください。
VR2：音声レベル調整。
J3（PTT）：USB-TTL変換器のRTS端子へ接続。
J4（RIG）：無線機側のACCコネクタ（SEND）へ
　　　　　　結線してください。

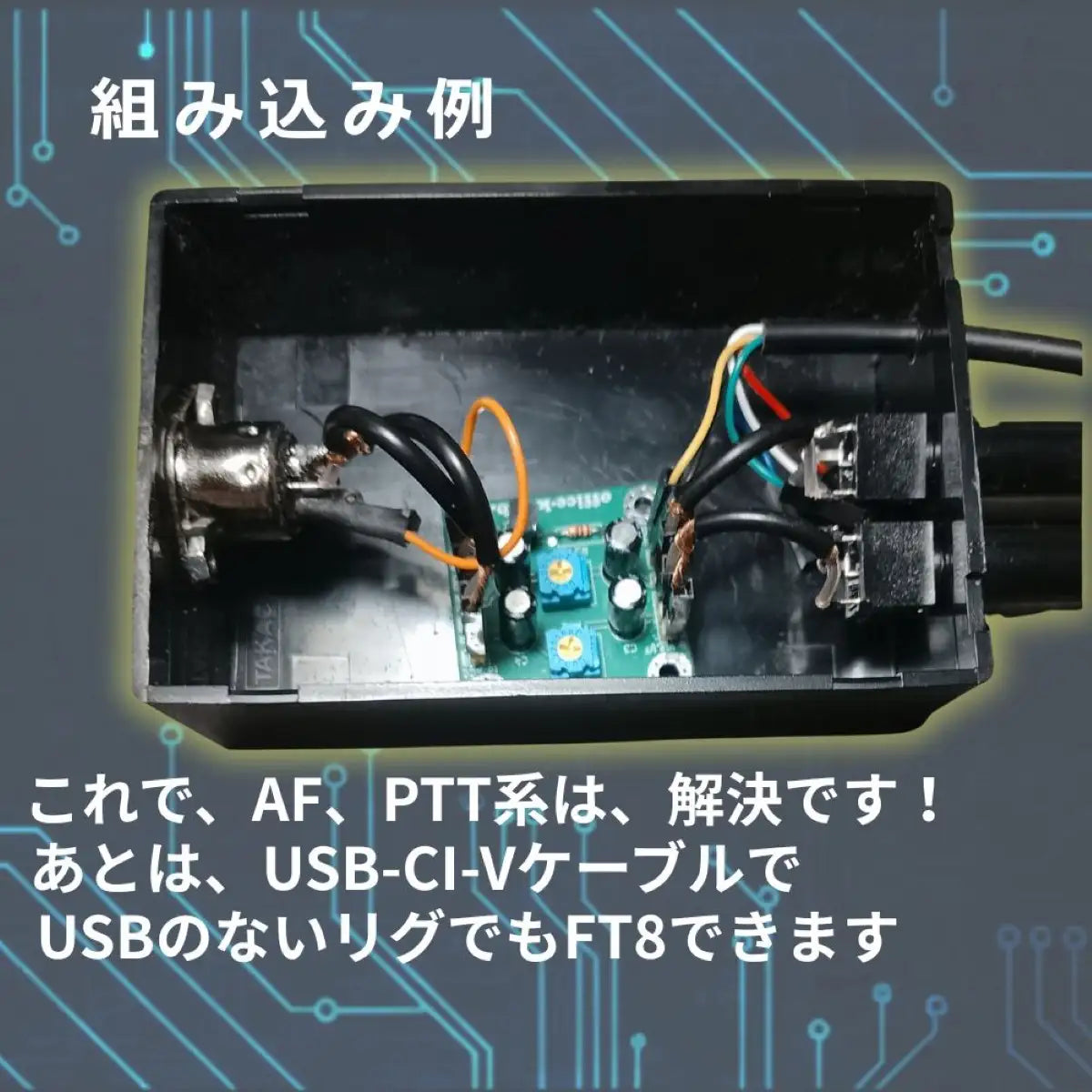

USBで接続のない無線機でもFT-8は楽しめます。
